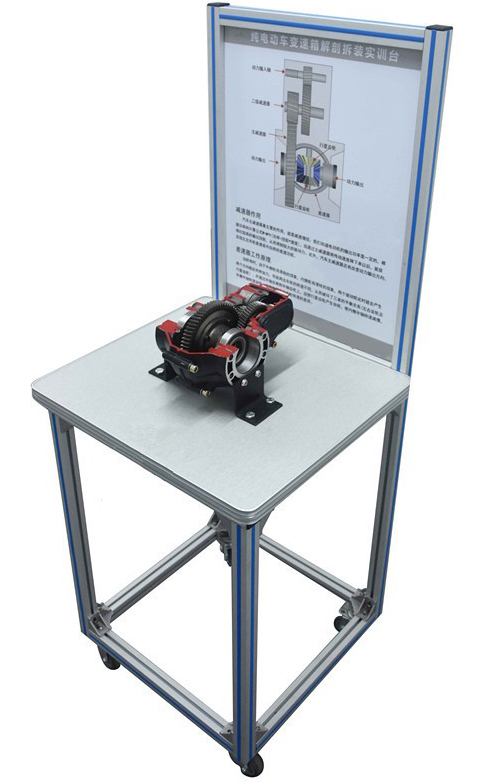

SBC-CSQM差速器解剖教具模型
一.產品簡介
差速器解剖教具模型選用變速器與差速器總成（低速車）通過解剖，展示現變速器與差速器內部結構和控制原理。
二.功能特點
1.通過解剖和各剖面噴涂不同顏色，使內外部件的機械結構和相互之間的裝配關系清楚的顯現在外面。
2.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
3.實訓臺配原理教學面板，展示內部零部件名稱和結構。
4.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
5.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
三.技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
5.變速器與差速器：72V低速車
四.實訓（實驗）項目
電動車變速器與差速器結構與原理認知實訓。
電動車變速器與差速器拆裝與檢測實訓。
五.基本配置
變速器與差速器總成（低速車），可移動臺架（帶原理教學板）。
