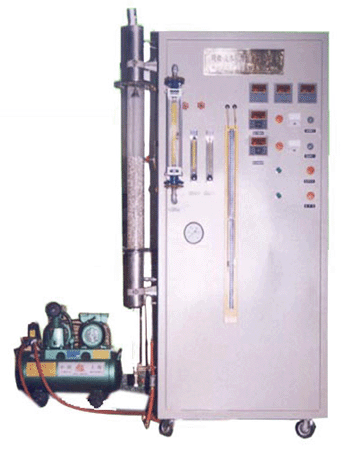

SB-XL/Z氣體吸收－流體阻力組合實驗裝置
實驗目的：
1、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
2、測定總傳質系數Kya，了解其影響因素。
3、直管阻力及阻力系數測定。
4、局部阻力及阻力系數測定。
主要配置：
吸收塔、空壓機、氣化器、流量計、壓差計、阻力管、泵、水槽、氣相色譜、不銹鋼框架、控制屏。
技術參數：
1、塔內徑：80mm，塔高：0.5-0.8m，填料：φ10×10×1mm瓷拉西環。
2、空壓機功率：0.105Kw，風壓≥0.04Mpa，排氣量≥85 L/min。
3、氣化器：采用不銹鋼制作，最大加熱功率為1kW。
4、流量計：LZB-15（40-400L/h）液體，LZB-10（10-100L/h）液體，LZB-10（0.25-2.5m3/h）氣體，測量精度：± 2%FS。
5、壓差計L=750mm，指示液為水，無毒、使操作更為安全。
6、阻力管內徑φ10mm，測試長度1000mm。
7、水泵，最大揚程8m，流量為0.4m3/hr,功率90W，轉速2800r/min。
8、水槽：PVC板制作，外形美觀，經久耐用。
9、氣相色譜：根據用戶要求也可設計成計算機在線采樣分析，但分析儀器由用戶自行配置，或采用阿貝折光儀測定樣品的折光率與標準曲線對照。
10、入口混合氣體中的丙酮（乙醇）含量，氣液兩相流量任意可調。
11、各項操作及、壓力、流量的顯示、調節、控制全在控制屏板面進行。
12、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
13、外形尺寸：1050×550×1900mm
