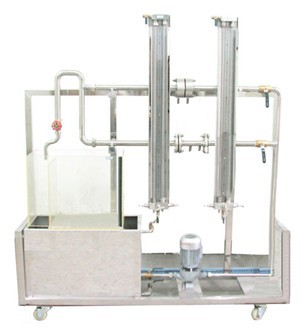

SB-LX流量計校核實驗裝置
實驗目的：
1、熟悉節流式流量計的構造及應用。
2、掌握流量計的流量校正方法。
3、通過對流量計量系數的測定，了解流量系數的變化規律。
主要配置：
水泵、孔板流量計、文丘里流量計、計量水槽、秒表、U型壓差計、蓄水箱、不銹鋼框架及管路、控制屏。
技術參數：
1、水泵：最大流量30L/min、最高揚程16m、功率370W、工作電壓220V、轉速2850r/min
2、孔板孔口徑：dO=8mm，不銹鋼材質。
3、文丘里管喉徑：dV=8mm，不銹鋼材質。
4、計量槽容積：15L，蓄水箱容積：20L。
5、實驗所用的流體--水為全循環設計。
7、框架為不銹鋼，結構緊湊，外形美觀，操作方便。
8、外形尺寸：1500×500×1500mm。
數據采集型（SB-LX /Ⅱ）：配計算機、微機接口和數據處理軟件、壓差傳感器、渦輪流量計及流量積算儀。能在線監測壓差、流量等實驗數據。
