SB-BXKT冰箱空調維修實訓室設備
冰箱空調維修實訓室可以進行冰箱空調的安裝與維修基本技能實訓，從制冷工具的使用、制冷系統操作、冰箱原理與實訓、空調原理與實訓等四個方面來培養學生維修冰箱空調的基本技能。

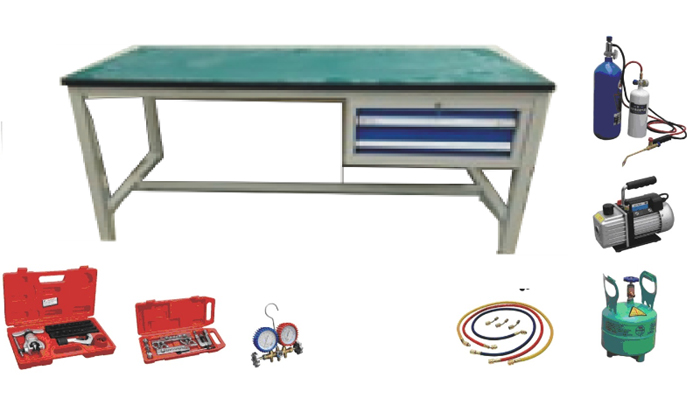

本實訓設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
一、技術參數：
工作電源：單相三線 220V±5％ 50Hz
制冷劑：冰箱F-12
外形尺寸：1200×600×780mm
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：30Kg
二、配置清單：（單臺配置）
二、配置清單：（單臺配置）
|
序號 |
名 稱 |
數量 |
性能描述 |
|
1 |
冰箱過濾器 |
1個 |
銅質、管狀 |
|
2 |
冰箱冷凝器 |
1個 |
鐵質噴塑、片式 |
|
3 |
冰箱蒸發器 |
1只 |
鋁質、管式 |
|
4 |
冰箱溫控器 |
1只 |
機械可調 |
|
5 |
高壓表 |
1只 |
指針式 |
|
6 |
低壓表 |
1只 |
指針式 |
|
7 |
視液鏡 |
2只 |
圓鏡直視、銅質外殼 |
|
8 |
銅管 |
1套 |
圓形 |
|
9 |
手閥 |
1只 |
銅質 |
|
10 |
實驗臺架 |
1臺 |
鋼木結構 |
|
11 |
實訓指導書 |
1套 |
與實訓臺配套 |
三、操作工具：（單臺配置）
|
序號 |
名 稱 |
數量 |
性能描述 |
|
1 |
電鉻鐵 |
1把 |
內熱式 |
|
2 |
烙鐵架 |
1個 |
阻燃 |
|
3 |
剝線鉗 |
1把 |
多用 |
|
4 |
尖嘴鉗 |
1把 |
鋼質、絕緣 |
|
5 |
螺絲刀 |
2套 |
十字、一字各1把 |
四、操作工具
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
二、冰箱空調維修實訓室配置清單
|
序號 |
名 稱 |
型 號 |
單位 |
數量 |
備注 |
|
1 |
壓縮機 |
QD65D-1/10P |
臺 |
10 |
|
|
2 |
空調 |
1P |
套 |
10 |
知名品牌 |
|
3 |
冰箱 |
海爾 BCD-186KB 冷藏冷凍|雙開門 |
套 |
2 |
知名品牌 |
|
4 |
冷凝器 |
1P |
臺 |
10 |
|
|
5 |
蒸發器 |
1P |
臺 |
10 |
|
|
6 |
干燥過濾器 |
個 |
10 |
||
|
7 |
制冷實訓臺 |
1200×600×780mm |
張 |
10 |
|
|
8 |
真空泵 |
臺 |
10 |
||
|
9 |
制冷劑瓶 |
3 |
個 |
10 |
|
|
10 |
銅管 |
套 |
10 |
||
|
11 |
焊柜 |
套 |
10 |
||
|
12 |
鉗形電流表 |
只 |
10 |
||
|
13 |
測溫計 |
只 |
10 |
||
|
14 |
割管器 |
個 |
10 |
||
|
15 |
水平尺 |
塊 |
10 |
||
|
16 |
銅管 |
冰箱，空調 |
米 |
500 |
|
|
17 |
脹管器 |
套 |
10 |
||
|
18 |
封口鉗 |
把 |
10 |
||
|
19 |
羊角錘 |
把 |
10 |
||
|
20 |
套筒扳手 |
套 |
10 |
||
|
21 |
彎管器 |
冰箱，空調 |
套 |
10 |
|
|
22 |
虎口鉗 |
把 |
10 |
||
|
23 |
活動扳手 |
把 |
10 |
||
|
24 |
內六角扳手 |
把 |
10 |
||
|
25 |
管頭修理器 |
把 |
10 |
||
|
26 |
加氟管 |
付 |
10 |
||
|
27 |
焊條 |
根 |
300 |
||
|
28 |
儀器保管柜 |
個 |
8 |
||
|
29 |
無線話筒 |
套 |
10 |
||
|
30 |
無線耳麥擴音器 |
套 |
10 |
||
|
31 |
凳子 |
條 |
41 |
||
|
32 |
助焊劑 |
盒 |
15 |
||
|
33 |
制冷劑 |
公斤 |
400 |
||
|
34 |
其他輔助耗材 |
批 |
1 |
焊錫絲 烙鐵芯 連接線等 |
|
