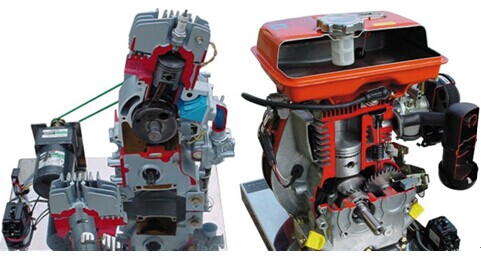

SB-MTCM摩托車發動機解剖模型（可選擇各機型）

一．產品簡介
本實訓系統以摩托車發動機實物機械總成為基礎，解剖關鍵部位，剖面涂不同顏色，突出結構層次，可對手動輸油泵進行原理與結構展示。
適用于各類型院校及培訓機構對摩托車發動機結構理論和維修實訓的實訓教學需要。

二．主要用途
1．適用于各類型院校及培訓機構對摩托車發動機原理與結構展示教學需要。
2．適用于摩托車職業技能鑒定考核的需要。
3．適用于摩托車發動機的結構與原理認知、拆卸和裝配提供標準參照物等教學需要。
三．結構組成
摩托車發動機機械總成（包含總成、內外附件等）、減速式電動機、移動式的安裝底座等、臺架操作說明書等附件。
四．功能特點
1．電機驅動發動機，動態模擬發動機工況。
2．進行摩托車發動機的原理與結構展示。
3．解剖關鍵部位，剖面涂不同顏色，突出結構層次。
3．配套安裝底座。
5．安裝底座采用鋼性結構焊接，臺架表面采用烤漆工藝。
4．配套使用說明書及實訓指導書。
五．外形與顏色
設備外形：400×300×250mm (長×寬×高)
安裝底座顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2冷板成形（厚1.5mm）
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2. 膠墊
2.1防震膠墊
2.2防震膠墊與底座用M6*4螺絲固定。

　

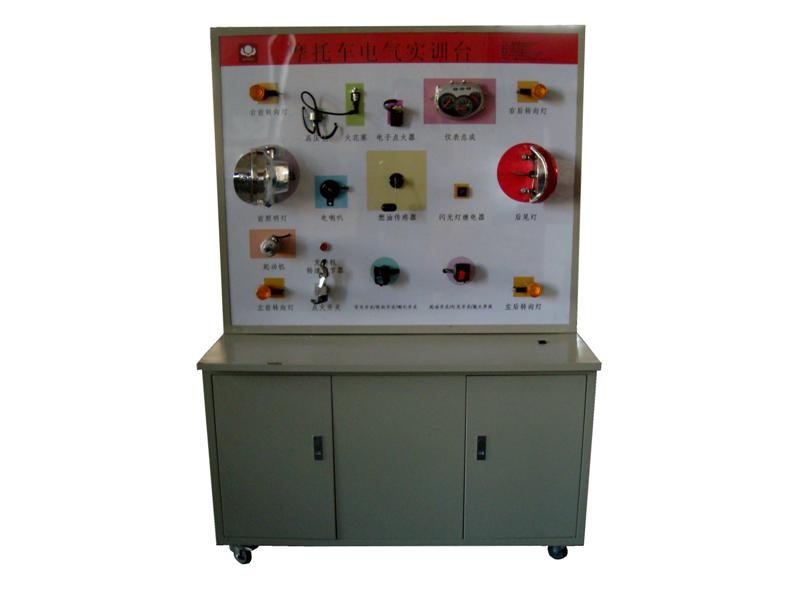

SB-MTCDQ摩托車全車電器實訓臺（可選擇各機型）

一．產品簡介
本產品以摩托車全車電器實物為基礎，展示燈光系統、儀表系統、發動機點火系統、起動系統、充電系統、喇叭系統、各傳感器與執行器的組成結構和工作原理及過程。適用于培訓機構、中高等職業技術院校及普通教育類學院和培訓機構對摩托車全車電器系統的理論和維修實訓的教學需要。

本實訓臺功能齊全、操作方便、安全可靠。
二．主要用途
1．適用于各類型院校及培訓機構對摩托車電器理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對摩托車電器模塊各單元教學需要。
3．適用于摩托車理實一體化教學模式的教學需要。
4．適用于摩托車職業技能鑒定考核的需要。
5．適用于摩托車電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
125C摩托車燈光系統、儀表系統、發動機點火系統、起動系統、充電系統、喇叭系統、各傳感器與執行器、點火開關、故障設置系統、移動臺架等。
四．功能特點
1．可運行摩托車全車電器系統，展示摩托車全車電器系統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示摩托車電器各系統的工作過程。
3.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4．執行元器件用LED 燈顯示工作狀態。
5．面板上繪有彩色UV平板噴繪電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析摩托車電器各系統的工作原理。
6.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7．實訓臺面板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
8．實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
10. 配備有使用說明書、實驗指導書等相關資料。
五．外形與顏色
設備外形: 12400×650×1700mm (長×寬×高)
設備顏色：7032/亞光灰/深灰（用戶可選擇各種顏色）
六．技術指標
動力電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/12V

　

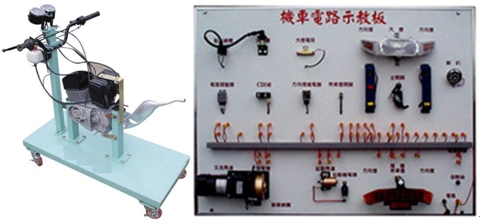

SB-MTCPT摩托車實訓平臺（可選擇各機型）

一．產品簡介
本實訓系統以摩托車整機總成及運行附件為主體部件，發動機可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示摩托車整機結構與原理及工作過程。適用于各類型院校及培訓機構對摩托車整機理論和維修實訓的實訓教學需要。

本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用于各類型院校及培訓機構對摩托車整機理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對摩托車整機模塊各單元教學需要。
3．適用于摩托車整機理實一體化教學模式的教學需要。
4．適用于摩托車職業技能鑒定考核的需要。
5．適用于摩托車整機各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
摩托車整機總成、起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、蓄電池、控制面板柜、可移動臺架、臺架電源總開關、臺架操作說明書、實驗指導書等附件。
四．功能特點
1．摩托車正常起動運行、摩托車整機各模擬運行工況正常（包含：怠速、加速、減速工況等）。
2．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
3．摩托車整機電器系統工作正常。
4．實訓臺附檢測面板，面板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板或5mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析控制系統的工作原理。
5．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
6．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五．外形與顏色
設備外形：1400×600×1500mm(長×寬×高)
設備顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：100mm×50mm(直徑×寬度)
4.5腳輪支撐：1.5T
七．技術指標
1.工作電源：直流12V
2.燃油標號：依發動機型號
3. 油箱容積：原機
4.工作溫度：-40℃～+50℃
5．主機：原車裝置
