2023年11月25日
SB-568B自由對流橫管管外放熱系數測試裝置
一、技術特點：
1、測定具有幾何相似的每根橫管管壁平均溫度，管內電加熱器的電流、電壓，管壁周圍空氣溫度。
2、測定每根橫管的自然對流放熱系數，根據對自然對流放熱的相似分析，將實驗數據整理出準則方程式。
二、技術參數：
1、電鍍紫銅管規格：1400mm×Φ50mm，1200mm×Φ40mm，1000mm×Φ30mm，
800mm×Φ20mm；紫銅管厚度2 mm，橫管間相應尺寸應符合幾何相似性。
2、測溫傳感器：管壁及空氣溫度采用進口DS18B20傳感器；
3、電加熱功率：≤800W、≤600W、≤400W、≤200W；
4、數顯交流功率表：AC220V，精度0.2級；
5、溫度測量：-55～+127℃，精度±0.2FS；
6、數據采集儀表測量顯示精度：±0.2FS±1字；
7、電源條件：220V，2.0KW；
8、測試裝置規格：2000mm×2000mm×1200mm。
三、主要配置：

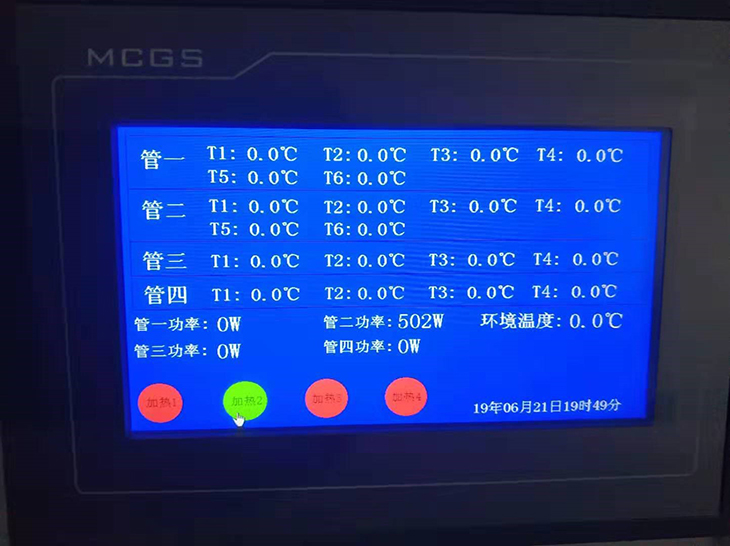

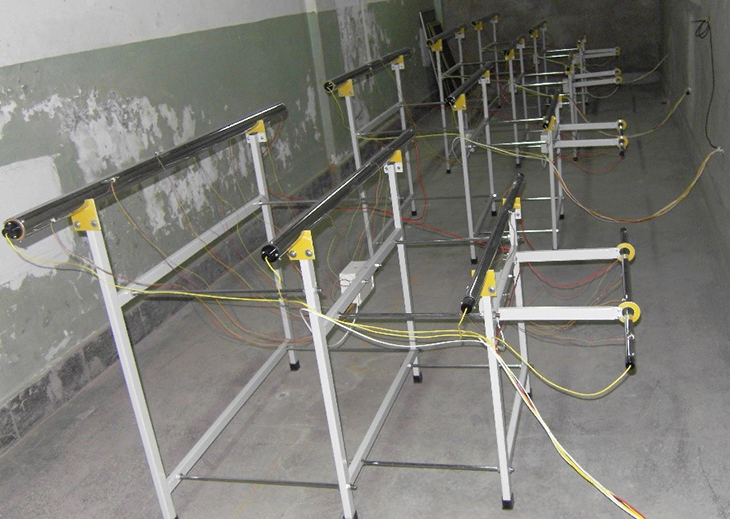

配有四根不同長度和直徑的電鍍紫銅管，管內設置電加熱器；每根管子的表面裝4～6支測溫傳感器，以測定其表面平均溫度，測溫傳感器采用進口DS18B20；每根橫管電加熱器配備電子集成固體調壓模塊無機調節。測試儀表箱設有（每根橫管電加熱器）數顯功率表；所有測試數據由7寸觸摸屏同屏顯示，不銹鋼實驗支架。
|
