SBJCS-118傳感器應用技術實訓考核設備
傳感器應用技術實訓考核設備包括十五種類型傳感器的應用，可以通過自由組合進行實訓。該設備的實訓指導書已提供二十個實訓項目的演練，書中每一個實訓項目有實訓目的、實訓器材、控制要求、實訓步驟，當中大量的原理接線圖、實物裝配圖、實物接線圖加上豐富內容的表格及文字介紹，使得實訓過程變得通俗易通。
控制器件由掛箱、模塊組成，可以根據實訓需求自行選用，如PLC控制和PID控制器控制等到。做到既簡單易懂又具備相當?shù)睦碚撋疃龋茏寣W(xué)生達到自行根據被測物品選用傳感器及控制方式，完全符合現代社會對電工高、新技能人才自主創新技能的培訓需求。

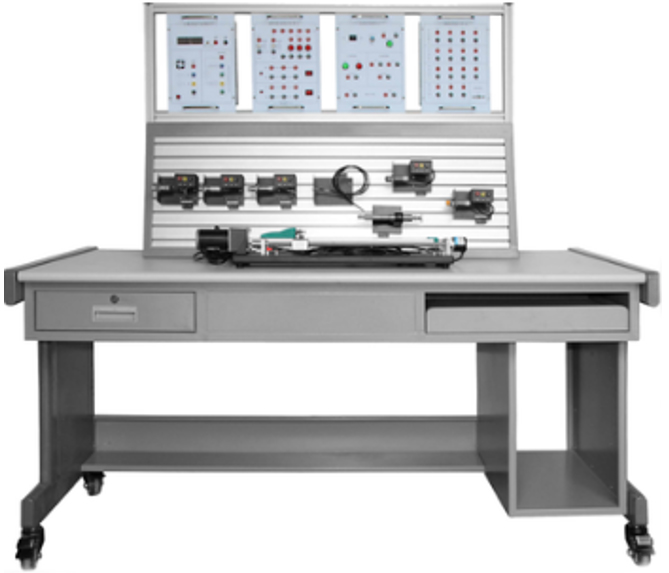

參考圖片
一、傳感器應用技術實訓考核設備參數概覽
1.工作電源：單相三線 AC220V±5% 50Hz
2.安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3.額定功率：≤0.5kW
4.P L C :
5.電源電壓：AC100~240V
6.環境溫度： -10℃～40℃
7.相對濕度： ≤85%
8.外形尺寸： L1600×W800×H1386mm（±5%）
二、傳感器應用技術實訓考核設備功能與結構
該設備主要由實訓桌、實訓屏、實訓掛箱、實訓模塊、實訓單元、產品配件包等組成。
實訓桌：桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
實訓屏：上下框架之間構成窗式導軌，實驗掛箱可在導軌上自由組合、移動、裝卸。實驗電源部分，裝有帶漏電保護器的斷路器，一組DC0-30V可調穩壓電源，一組DC24V開關電源，一組DC12V開關電源，配有電源指示、啟動按鈕、停止按鈕、啟動停止指示、急停開關、日光燈開關、揚聲器等器件。
實訓掛箱：外殼采用全鋼精加而成，表面靜電噴塑處理。掛箱內裝有可編程控制器48MR及擴展3A、數字電壓表、數字電流表、智能傳感器數顯表、智能溫控儀表、智能計數計米表、按鈕、繼電器等元件。操作面板文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。
訓模塊：外殼采用全鋼精加而成，表面靜電噴塑處理。有溫度加熱室模塊、超聲波傳感器模塊、光敏傳感器模塊等。操作面板文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。
實訓單元：專用配套底座，采用鋁合金材料加工而成，可與鋁型材方便固定與分離。包括檢測元件、氣缸運動單元、數字量傳感器單元，十五個實訓單元可自由組合、任意更換，靈活應用于實訓項目中，裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。
產品配件包：由設備安裝、調試、實訓所需要的配件、配線、設備使用說明書等組成。
三、單套設備配置清單
|
序號 |
配置名稱 |
單位 |
數量 |
|
1) |
傳感器應用技術電源屏 |
套 |
1 |
|
2) |
鋼制實訓桌 |
套 |
1 |
|
3) |
PLC及擴展掛箱 |
套 |
1 |
|
4) |
控制儀表掛箱 |
套 |
1 |
|
5) |
電壓電流表模塊 |
套 |
1 |
|
6) |
按鈕及繼電器掛箱 |
套 |
1 |
|
7) |
超聲波傳感器模塊 |
套 |
1 |
|
8) |
光敏傳感器模塊 |
套 |
1 |
|
9) |
容柵位移傳感器單元 |
套 |
1 |
|
10) |
磁柵位移傳感器單元 |
套 |
1 |
|
11) |
數字量傳感器模塊 |
套 |
1 |
|
12) |
電磁閥單元 |
套 |
1 |
|
13) |
旋轉變壓器單元 |
套 |
1 |
|
14) |
氣缸運動單元 |
套 |
1 |
|
15) |
溫度加熱室模塊 |
套 |
1 |
|
16) |
霍爾式傳感器模塊 |
套 |
1 |
|
17) |
電容式傳感器模塊 |
套 |
1 |
|
18) |
電感式傳感器模塊 |
套 |
1 |
|
19) |
光電傳感器（漫反射型）模塊 |
套 |
1 |
|
20) |
壓力傳感器（氣體)模塊 |
套 |
1 |
|
21) |
產品配件包 |
套 |
1 |
|
22) |
產品配線包 |
套 |
1 |
|
23) |
培訓資源包 |
套 |
1 |
|
24) |
空氣壓縮機 |
臺 |
1 |
3.1單套設備輔材配置清單
|
序號 |
配置名稱 |
規格型號 |
單位 |
數量 |
|
1 |
產品配件包 |
|||
|
1) |
多功能排插 |
（250V/10A)3米 |
個 |
1 |
|
2) |
PU氣管 |
φ6 藍色 |
米 |
2 |
|
3) |
PU氣管 |
φ8 藍色 |
米 |
4 |
|
4) |
速度控制閥 |
J-AS1201F-M5-06 |
個 |
4 |
|
5) |
螺紋直通接頭 |
PC6-02 |
個 |
1 |
|
6) |
螺紋直通接頭 |
PC6-01 |
個 |
6 |
|
7) |
螺紋直通接頭 |
PC8-02 |
個 |
1 |
|
8) |
內螺紋直通 |
PCF8-02 |
個 |
1 |
|
9) |
T型三通 |
PE6 |
個 |
1 |
|
10) |
T型減徑三通 |
PEG8-6 |
個 |
1 |
|
11) |
凳子 |
座直徑:32CM*寬度:40CM*座高:45CM 白色 |
張 |
2 |
|
2 |
產品配線包 |
|||
|
1) |
電腦電源線 |
三插 1.5m 黑色（公母插） |
條 |
3 |
|
2) |
迭對插頭連線 |
K2ABD51 1m 紅色 |
條 |
10 |
|
3) |
迭對插頭連線 |
K2ABD51 1m 黃色 |
條 |
10 |
|
4) |
迭對插頭連線 |
K2ABD51 1m 綠色 |
條 |
10 |
|
5) |
迭對插頭連線 |
K2ABD51 1m 黑色 |
條 |
10 |
|
6) |
PLC編程線 |
SC-11 3M |
條 |
1 |
|
7) |
超聲波傳感器電源線 |
|
條 |
1 |
四、設備配置詳細參數要求
|
序號 |
設備名稱 |
詳細參數 |
|
1 |
傳感器應用技術電源屏
|
1. 功能：提供單相電源、直流穩壓電源等滿足實訓需求。 2. 尺寸：約L1162mm*W350mm*H640mm。 3. 電源屏結構：采用鋼板做骨架，經過機械加工成型，表面靜電噴塑處理。操作面板文字符采用現代彩色UV打印技術處理。上下框架之間構成窗式導軌，實驗掛箱可在導軌上自由組合、移動、裝卸。 4. 單相交流電源：單相交流電輸出，供外接儀器設備用。 5. 直流可調穩壓電源：±0～30V連續可調（兩組）,電流2A，帶短路保護及自動復位功能； 6. 直流穩壓電源：DC24V，電流2A，帶有熔斷器保護功能； 7. 直流穩壓電源：DC12V，電流5A，帶有熔斷器保護功能； 8. 揚聲器：0.5W/8Ω/Φ40 9. 配有電源指示、啟動按鈕、停止按鈕、啟動停止指示、急停開關、日光燈開關等器件。 |
|
2 |
鋼制實訓桌
|
1. 尺寸：約L1600mm*W800mm*H780mm。 2. 桌身：采用優質鋼板做骨架，經過機械加工成型，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。桌子設計有兩個滑軌抽屜，一個鍵盤抽屜，可放置實訓工具、導線及鍵盤等，下部左右側設置了單開門儲物空間，右側可放置電腦主機，并配有鑰匙，方便管理。 3. 桌面：采用≥25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面內嵌鋁型材拼接板，桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、防腐、抗靜電及易清潔等特點。 |
|
3 |
PLC及擴展掛箱
|
1. 尺寸：約L268mm*W405mm*H159mm。 2. PLC主機 a) 電源電壓：AC100~240V b) 額定頻率：50/60Hz c) 輸入形式：漏型/源型 d) 輸入點數：24 e) 輸出種類：繼電器 f) 輸出點數：24 3. PLC模擬量模塊 1) 分辨率12位二進制的模擬輸入輸出適配器。 2) 模擬輸入2頻道和模擬輸出1頻道的輸入輸出混合的適配器。 3) 2頻道的電壓輸入(DC0～10V)、或輸入電流(DC 4～20毫安)。 4) 1頻道的輸出電壓(DC0～10V)、或電流輸出(DC 4～20毫安)。 5) 指定各頻道每輸入或者輸入電流的電壓。 6) 模擬輸入范圍 輸入電壓:DC 0～10V(輸入電阻198.7 kΩ) 輸入電流:DC 4～20毫安(輸入電阻250Ω) 7) 分辨率 輸入電壓:2.5mV (10 V×1/4000) 輸入電流:5μA(16mA×1/3200) 4. 輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
4 |
控制儀表掛箱
|
1. 尺寸：約L268mm*W405mm*H159mm 1) 電源：100~240V AC/DC 2) 控制輸出：繼電器 3) 報警輸出：二路 4) 顯示位數：6位顯示 5) 外形尺寸：48H*96W*94.5L 2. 智能溫控表 2個 1) 電源：100~240V AC/DC 2) 變送輸出：4~20MA 3) 控制輸出：繼電器 4) 報警輸出：二路 5) 信號輸入：單路通用輸入無通訊 6) 輸入信號：單TC/RTD通用輸入 7) 顯示位數：4位顯示 8) 面板尺寸：48H*96W 3. 智能傳感器儀表 1) 電源：100~240V AC/DC 2) 變送輸出：4~20MA 3) 控制輸出：繼電器 4) 報警輸出：二路 5) 信號輸入：一路輸入 6) 輔助電源：帶DC24V輔助電源 7) 面板尺寸：48H*96W 4. 信號端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
5 |
電壓電流表模塊
|
1. 尺寸：約L268mm*W405mm*H159mm 2. 三位半數字電流表：量程DC200MA，工作電壓DC5V 1個 3. 三位半數字電壓表：量程DC200V 工作電壓DC5V 3個 4. 三位半數字電流表：量程DC2A工作電壓DC5V 1個 5. 三位半數字電流表：量程DC5A工作電壓DC5V 1個 6. 儀表供電系統：配有變壓器、儀表電源板、開關等器件。 7. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
6 |
按鈕及繼電器掛箱
|
1. 尺寸：約L268mm*W405mm*H159mm 2. 繼電器：J DC24V 8T 6個 3. 繼電器座： 6個 4. 自復按鈕開關 LAS2Y-11 Φ12 圓形頭 綠色 4個 5. 自鎖按鈕開關 LAS2Y-11Z Φ12 圓形頭 綠色 4個 6. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
7 |
超聲波傳感器模塊
|
1. 尺寸：約L172mm*W232mm*H90mm 2. 四探頭語音倒車?yán)走_(dá) 1) 功能: 真人語音 2) 核心數量: 4個探頭 3) 顏色分類: 866整套 866主機 866顯示屏 一個探頭 4) 報警音量: 80dB及以上 5) 工作溫度范圍: -40℃-80℃ 6) 測試距離: 2.0m-0.4m 7) 是否支持夜視: 否 8) 顯示器類型: LCD顯示器 9) 探頭個數: 4個 10) 影像語音功能: 數碼顯示有語音 3. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
8 |
光敏傳感器模塊
|
1. 尺寸：約L172mm*W232mm*H90mm 2. 功能：光敏傳感器感受外界光線的強弱分四個等級，輸出四種開關量信號到端子。 3. 主要器件：組件光敏傳感器線路板 1套 4. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
9 |
容柵位移傳感器單元
|
1. 容柵位移傳感器 1) 分辨率：0.01MM 2) 示值誤差：0.03MM 3) 示值變動性：0.01MM 4) 測量zui大速度：1.5M/S 5) 公英制轉換 6) 清零開關 7) 電池（1.55V）SR44w 8) 232串口信號輸出 |
|
10 |
磁柵位移傳感器單元
|
開式磁柵尺 1) 量程:100mm 2) 分辨率:1μm 3) 零位:無零位 4) 電源電壓:DC5V-24V 5) 輸出方式:線性輸出 6) 接頭方式:DB9 |
|
11 |
數字量傳感器模塊
|
1. 尺寸：約L330mm*W280mm*H88mm 2. 旋轉變壓器―數字轉換板 AFT-DF2040- 1套 3. 組件電機調速器線路板 1套 4. 水平運動機構 1套 5. 光柵尺 1) 分辨率:5μm 2) 精確度：±5μm 3) 電源電壓:DC5V-24V 4) 輸出方式:線性輸出 5) 接頭方式:DB9 |
|
12 |
電磁閥單元
|
1. 電磁閥 1個 2. 螺紋直通接頭 3個 3. 消聲器 2個 4. 固定螺栓（短） 1個 5. 模塊卡座 1個 6. 三位五通電磁閥座 1個 7. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
13 |
旋轉變壓器單元
|
1. 旋轉變壓器 1) 輸入電壓： AC7V 2) 頻率：10KHz 3) 轉換率：0.5±5% 4) 電氣誤差：±10Max 5) 最大運行速度：500S/-1 2. 變壓器座 1個 3. 蓋板 1個 4. 轉軸 1個 5. 深溝球軸承 696ZZ（內徑6 外徑15 厚度5） 2個 6. 軸用卡簧 GB/T894.2-1986 φ12 2個 |
|
14 |
氣缸運動單元
|
1. 氣缸：TN20*100 缸徑：φ20，行程：100mm 2個 2. 速度控制閥： 4個 3. 磁性開關：2個 4. 固定螺栓（長）： 1個 5. 模塊卡座2：1個 6. 氣缸底盒：1個 7. 氣缸安裝片： 1個 8. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
15 |
溫度加熱室模塊
|
1. 尺寸：約L172mm*W232mm*H196mm 2. 溫度加熱室：采用透明有機玻璃加工粘合而成。 3. 盒體：采用1.2mm冷軋鋼板折彎成型，表面靜電噴塑處理。 4. 風扇：40*40*10mm DC12V 風扇 1個 5. 風扇罩：40mm*40mm 1個 6. 熱電阻 PT100/不銹鋼/-20~420度/M8*1.5/L50mm/線長2M屏蔽網：1個 7. 熱電偶：K型 1個 8. 突跳式溫控器：KSD-301 250V/10A 常閉型 60度 1個 9. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
16 |
霍爾式傳感器模塊
|
1. 霍爾式傳感器 1) 檢測距離：5mm±10% 2) 設定距離：0~4mm 3) 可檢測物體：磁性金屬 4) 響應頻率：0.4kHz 5) 電源電壓：DC12～24V 2. 傳感器支架： 1件 3. 迭對插頭連線： 60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 迭對插頭連線：60cm 藍色 1條 |
|
17 |
電容式傳感器模塊
|
1. 電容式傳感器 1) 檢測距離：8mm±10% 2) 設定距離：0~5.6mm 3) 可檢測物體：導體及電介質體 4) 響應頻率：100Hz 5) 電源電壓：DC12～24V 2. 傳感器支架： 1件 3. 迭對插頭連線： 60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 迭對插頭連線：60cm 藍色 1條 |
|
18 |
電感式傳感器模塊
|
1. 電感式傳感器 1) 檢測距離：4mm 2) 可檢測物體：導體及電介質體 3) 響應頻率：800Hz 4) 電源電壓：DC12～24V 2. 傳感器支架： 1件 3. 迭對插頭連線：60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 迭對插頭連線：60cm 藍色 1條 |
|
19 |
光電傳感器（漫反射型）模塊
|
1. 光電傳感器 1) 檢測距離：100mm 2) 檢測形式：NPN 3) 響應時間：0.5ms 4) 電源電壓：DC10～30V 2. 傳感器支架： 1件 3. 迭對插頭連線：60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 迭對插頭連線：60cm 藍色 1條 |
|
20 |
壓力傳感器（氣體)模塊
|
1. 壓力變送器 1個 1) 類型：通用型 2) 螺紋規格:G1/2 3) 輸出信號：4~20MA 4) 量程：1.6MPA 2. 氣源處理元件(調壓閥) 1個 1) 接管口徑：G1/4 2) 調壓范圍： 0.5~0.9MPa 3. 迭對插頭連線：60cm 黑色 1條 4. 迭對插頭連線：60cm 紅色 1條 5. 螺紋直通接頭：PC6-02 2個 6. 調壓閥支架：1件 7. 銅制三通： 1件 |
|
21 |
空氣壓縮機
|
1. 輸出功率：≥360W 2. 工作壓力：≥0.6mpa 3. 排氣量：≥40L/min 4. 儲氣罐容積:≥12L |
|
22 |
培訓資源包 |
1. 設備使用說明書 1) 系統綜合說明 2) 傳感器與檢測技術實訓設備使用說明 3) 傳感器應用實訓 4) 實訓注意事項 5) 實訓回路舉例 2. 可實訓項目至少包含以下內容： 1) 熱電偶傳感器應用（PID控制實例） 2) 熱電偶傳感器應用（PLC控制實例） 3) 熱電阻傳感器應用（PID控制實例） 4) 熱電阻傳感器應用（PLC控制實例） 5) 壓力傳感器應用 （儀表控制實例） 6) 電容式傳感器應用（PLC檢測性能) 7) 電容式傳感器應用（PLC檢測性能） 8) 電感式傳感器應用（PLC檢測性能） 9) 磁性開關應用 （PLC檢測性能） 10) 磁性開關應用 （PLC檢測性能） 11) 電容式、電感式、接近型傳感器及磁性開關綜合應用（PLC控制實例） 12) 光敏傳感器應用 （PLC控制實例） 13) 超聲波傳感器應用（PLC控制實例） 14) 光電式傳感器應用（PLC控制實例） 15) 光柵位移傳感器應用（儀表控制實例） 16) 磁柵位移傳感器應用（儀表控制實例） 17) 容柵位移傳感器應用（儀表控制實例） 18) 編碼器應用（儀表控制實例） 19) 旋轉變壓器應用（儀表控制實例） 20) 十五種傳感器綜合應用（PLC+PID+儀表綜合控制實例） |
