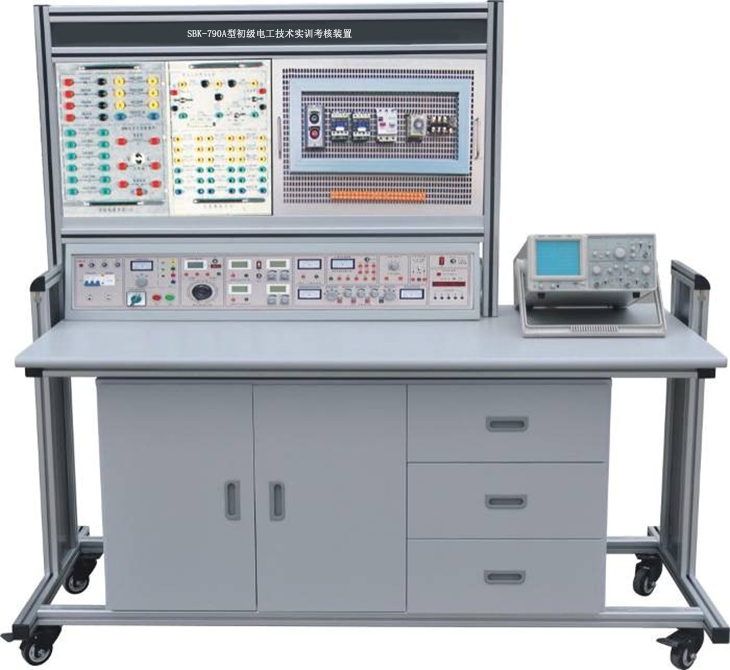

SBK-790A初級電工技術實訓考核裝置
初級電工技術實訓考核裝置是我公司根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 的要求，按照職業教育的教學和實訓要求而研發的產品。結構合理，實訓元器件采用掛箱式，并在實驗掛箱的形式的基礎上增加網孔板，能更好地實現學生動手實訓，使之更能增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的新一代電工技術實訓考核裝置 。
一、初級電工技術實訓考核設備技術性能
1 、輸入電源：三相四線（或三相五線）～ 380V±5% 50Hz
2 、溫度： -10℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 1.5KVA
4 、重量： 120Kg
5 、外形尺寸： 1400mm × 700mm × 1500mm
二、 實訓裝置基本配置及功能
初級電工技術實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：
1 、控制及交流電源部分
（ 1 ）提供三相固定 380V 交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（ 2 ）提供單相 0 ～ 250V/ 2A 連續可調交流電源一路（配備一臺 0.5KVA 單相調壓器）。同時經整流環節可得一組 0-240V 連續可調直流電源，有表指示輸出電壓值。
（ 3 ）提供 2V 、 4V 、 6V 、 8V 、 10V 、 12V 、 14V 、 16V 、 18V 、 20V 、 24V 低壓交流電源，電流 1.5A 。
（ 4 ）提供～ 220V 插座 2 只，為外部?jī)x器提供工作電源。
（ 5 ）配備實訓用 250V/30W 日光燈管及支架一套。
2 、直流電源部分
（ 1 ）雙路恒流穩壓電源，二路輸出電壓均為 0-30V ，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出追大電流為 1.5A ，具有預設式限流保護功能，輸出有 0.5 級數字電流表、電壓表指示，電壓穩定度 10 -2 ，負載穩定度 10 -2 ，紋波電壓 5mv 。
（ 2 ）低壓 直流穩壓電源： +5V ，電流 0.5A ，有表指示。
3 、函數信號發生器：輸出正弦波、矩形波、三角波
（ 1 ）頻率范圍： 5Hz-550KHz ，含五個頻段。
（ 2 ）頻率指示：由 Hz 表直接讀出。
（ 3 ）電壓輸出范圍：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz
三級衰減： 0db ， 20db ， 40db ，具有連續細調
矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度連續可調
三角波： 5Hz-250KHz ＞ 1V
4 、連續計數脈沖：輸出頻率 0.5-300KHz 。
5 、單次脈沖：每次可輸出一對正負脈沖。
6 、儀表部分
（ 1 ）真有效值交流數字電壓表一只，測量范圍： 0-500V ， 0.5 級，三位半數顯。
（ 2 ）真有效值交流數字電流表一只，測量范圍： 0-2000mA ， 0.5 級，三位半數顯。
（ 3 ）直流數顯電壓表一只，測量范圍： 0-300V ， 0.5 級，三位半數顯。
（ 4 ）直流數顯電流表一只，測量范圍： 0-2000mA ， 0.5 級，三位半數顯。
（ 5 ）單相智能型功率、功率因數表
由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率。功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢。
（ 6 ）指針式直流微安表一只，量程 100uA ，精度 1.5 級。
7 、實驗管理器
平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能，此外自動記錄由于接線或操作錯誤造成的漏電告警總次數，為學生實訓技能考核提供一個統一的標準。
（二）實訓掛箱及配件
1 、 DGJ-01 直流電路基本原理掛箱（一）
2 、 DGJ-02 直流電路基本原理掛箱（二）
3 、 DGJ-03 交流與磁電路電路基本原理掛箱（三）
4 、 DGJ-04 交流三相負載掛箱（四）
5 、 DGJ-05 基本定律定理掛箱（五）
6 、網孔板及電氣控制元器件（網孔板 1 塊，三相閘刀 1 把，交流接觸器 4 只，時間繼電器 1 只，熱繼電器 1 只，鐵殼按鈕 2 只，接線端子排 20 孔）
7 、三相鼠籠交流電機 1 臺（ 380V Y/△ 180W ）
8 、連接線一套
9 、尖嘴鉗、螺絲刀、剝線鉗等工具一套
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。
三、實訓項目
（一）直流電路基本原理
1 ．電工儀表的使用與測量誤差的計算
2 ．減少儀表測量誤差的方法
3 ．伏安法測電阻
4 ．電源外特性的測定
5 ．電阻的串并混聯
6 ．電流表工作原理
7 ．電壓表工作原理
8 ．歐姆表工作原理
9 ．歐姆定律
10 ．互易定理
11 ．載維南定理
12 ．諾頓定理
13 ．惠斯通電橋
14 ．負載獲得追大功率的條件
15 ．電阻與溫度的關系：用伏安法沒出燈絲在不同電壓下的阻值
16 ．基爾霍夫弟一定律
17 ．基爾霍夫第二定律
18 ．電路中電位的測量
19 ．迭加定律
20 ．樓梯開關兩地控制
21 ．電壓控制電流源
22 ．電壓控制電壓源
（二）交流與磁路基本原理
1 ．串并聯電路
2 ．電容器的串并混聯電路
3 ．電容 C 在交直流中的作用
4 ．單相交流電路
5 ．日光燈電路的連接
6 ．提高功率因數的方法
7 ．交流電路參數的測量
8 ．正弦交流電路中 RLC 元件的特性
9 ．電焊變壓器原理
10 ．變壓器空載實驗
11 ．變壓器有載實驗
12 ．交流互感器原理
13 ．電壓互感器原理
14 ．磁耦合線圈的反接
15 ．磁耦合線圈的順接
16 ．三相負載星形聯接
17 ．三相負載三角形聯接
18 ．星形和三角形電路的等效互換
19 ．星形和三角形互換
20 ．諧振電路
21 ． RC 選頻網絡
22 ．一階 RC 電路的過渡過程
23 ．一階 RL 電路的過渡過程
24 ．二階電路的響應
25 ． RL 串聯電路
26 ． RC 串聯電路
27 ． RCL 并聯電路
28 ．電感在交直流中的作用
29 ．通電斷電自感現象
（三）電氣控制
1 ．三相鼠籠式異步電動機的使用
2 ．三相異步電動機直接啟動控制
3 ．三相異步電動機點動控制
4 ．三相異步電動機自鎖控制
5 ．接觸器聯鎖的正反轉控制
6 ．接觸器和按鈕雙重聯鎖正反轉控制
初級電工技術實訓考核裝置每臺器材配備配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1 |
電工部分實訓掛箱及電機 |
塊 |
1 |
01 |
直流電路基本原理一 |
|
塊 |
1 |
02 |
直流電路基本原理二 |
||
|
塊 |
1 |
03 |
基本定律實驗 |
||
|
塊 |
1 |
04 |
交流/磁路基本原理 |
||
|
塊 |
1 |
05 |
燈箱負載 |
||
|
塊 |
1 |
06 |
測試電表一 |
||
|
塊 |
1 |
07 |
測試電表二 |
||
|
臺 |
1 |
SBDJ00 |
三相鼠籠異步電動機AC380V |
||
|
2 |
電工部分電氣元件 |
套 |
1 |
網孔板1塊，三相閘刀1把，交流接觸器4只，時間繼電器1只，熱繼電器1只，鐵殼按鈕2只，接線端子20孔 |
|
|
3 |
工具 |
套 |
1 |
尖嘴鉗1把，-字螺絲刀1把，+字螺絲刀1把，剝線鉗1把。 |
|
|
4 |
電工連線 |
套 |
1 |
20根：長1000mm 黃4條、綠4條、紅4條、黑4條、藍4條 20根：長500mm 黃4條、綠4條、紅4條、藍4條、黑4條。 疊插線：長1000mm10根 電流插頭線1根 |
|
|
5 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
