"追求技術進步、服務科教興國、支持教育事業"

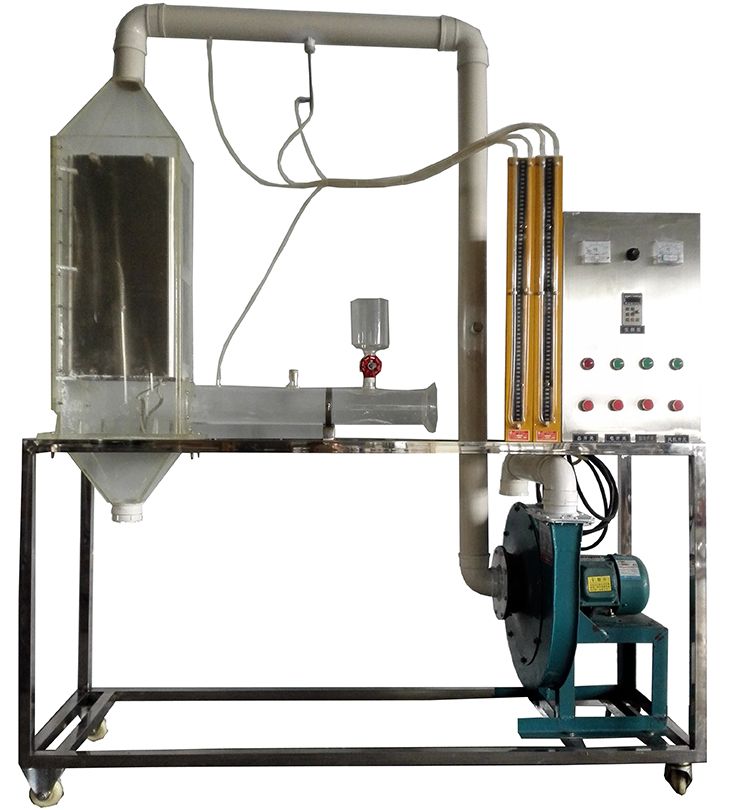

SBHJ-552靜電除塵實驗裝置
一、設備特點：
1.設備布局合理、美觀，結構清晰，整體感強。
2.靜電除塵箱為透明有機玻璃制造，可觀察靜電除塵器的內部結構，及實驗過程中靜電除塵的具體現象。
二、實驗?zāi)康模?/span>
1、了解電除塵器的電極配置和供電裝置，觀察電暈放電的外觀形態。
2、測定板式靜電除塵器的除塵效率。
3、管道中各點流速和氣體流量的測定。
4、板式靜電除塵器的壓力損失和阻力系數的測定。
5、確定靜電除塵器的風壓、風速、電壓、電流板間距等因素對除塵效率的影響。
三、主要配置：
靜電除塵器、高壓靜電發生器（含變壓器、整流器、高壓發生裝置、控制裝置）、抽風機、變頻器、機械振打裝置、發塵箱、集塵裝置、尾氣收集裝置、不銹鋼框架、控制屏。
四、技術參數：
1、環境溫度：5℃～40℃，配電：380V，三相四線制 功率1.1KW。
2、粉塵加入瓶、粉塵接受瓶等均由304不銹鋼制成。
3、尾氣收集裝置含收集罩、收集管道和收集箱。
4、高壓靜電發生器：工作電壓0-20KV，工作電流0-20mA。
5、機械振打裝置：電機功率25W，轉速0-50r/min。
6、處理粉塵粒徑，0.1～100μm ，除塵效率約：90％ 。
7、集塵板：尺寸450×240mm ，集塵板總面積：0.32m2。
8、靜電除塵器由有機玻璃制成，便于觀察。
9、風機：風量1000m3/h，風壓1500Pa，功率1.1KW，轉速2800r/min。
10、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
11、裝置外形尺寸：1500×600×2000mm，框架為可移動式設計，帶腳輪及禁錮腳。
