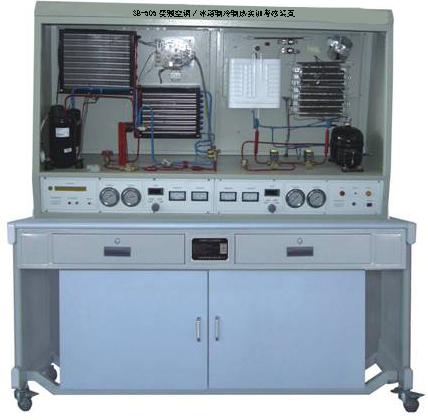

SB-505變頻空調冰箱制冷制熱實訓考核裝置
“ 變頻空調/冰箱制冷制熱實訓考核裝置”是根據教育部振興21世紀職業教育課程改革和教材建設規劃要求，按照職業教育的教學和實訓要求研發的產品。適合大中專院校，職業學校的制冷技術、家用制冷設備原理與維修，冷庫與冷藏技術、制冷設備維修工等教學實訓裝置。培養掌握空調與制冷技術相關專業理論知識和專業實踐技能，從事空調、制冷設備、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
變頻空調冰箱制冷制熱實訓考核裝置也適合技工學校，職業培訓學校，職教中心、制冷類專業《制冷設備維修工（初、中、高級）》、 《家用制冷設備原理與維修》、 《制冷空調裝置操作安裝與維修》、 《小型制冷與空調裝置》等課程。
一、變頻空調冰箱制冷制熱實訓考核裝置特點：
1、系統集模擬空調、模擬冰箱與一體，采用真實的制冷機組，滿足實際的教學要求。
2、該裝置配置了2套系統，空調系統和冰箱系統，同時可滿足對冰箱空調的實訓操作考核的要求。
3、整體實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整，結構清晰、緊湊，與實際空調、冰箱制冷系統、電氣系統一致。
4、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理、可清晰的看到制冷循環系統結構和主要部件的實物，系統還配有交流電壓表、交流電流表、溫度表、真空壓力表等。管路中還設有視液鏡可觀察制冷劑狀態，高壓管路為紅色部分，低壓管路為藍色部分。
5、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故等。
二 、變頻空調冰箱制冷制熱實訓考核裝置技術參數：
1、輸入電源：AC220V±10﹪ 50HZ
2、裝置容量〈1.2KVA
3、外形尺寸：1500MM*750MM*1700MM
4、制冷劑類型：空調 R22、 冰箱R600a
5、安全保護：具有漏電壓、漏電流保護裝置，符合國家安全標準。
三、裝置的基本組成:本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
（一）SB-01電源、儀表控制屏:控制屏為鐵質雙層亞光噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1、交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只，測量范圍0～250V，用于監測電網電壓，交流電流表2只，測量范圍分別為0～5A，0～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制屏總電源，控制屏的供電由鑰匙開關控制。
2、制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5Mpa、-0.1～3.5Mpa，用于測量空調、冰箱系統的高、低壓側壓力
3、溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況
4、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護
（二）SB-02實訓桌:實訓桌為鐵質雙層亞光噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
（三）實訓箱:提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。
(四)實訓系統詳細配置表
|
序號 |
設備名稱 |
數量 |
|
1 |
變頻制冷壓縮機 |
1臺 |
|
2 |
1/9匹電冰箱制冷壓縮機 |
1套 |
|
3 |
熱泵分體式模擬空調制冷系統機組 |
1套 |
|
4 |
變頻空調控制電路系統（室內控制電路板、室外控制電路板、功率驅動器、遙控器等） |
1套 |
|
5 |
鋼絲式冷凝器（1檔） |
1套 |
|
6 |
直冷式模擬電冰箱制冷系統 |
1套 |
|
7 |
間冷式模擬電冰箱制冷系統 |
1套 |
|
8 |
直冷式電冰箱制冷系統 |
1套 |
|
9 |
間冷式電冰箱制冷系統 |
1套 |
|
10 |
總電源開關（漏電斷路器） |
1只 |
|
11 |
系統電壓表（0~250V）、電流表（0~10A） |
2套 |
|
12 |
真空壓力表 |
4只 |
四、實訓項目
初級技工基本技能實訓
1、制冷系統專用工具的基本操作
2、制冷系統管件焊接
3、制冷系統的檢漏
4、制冷系統的抽真空與充注制冷劑中級技能實訓（設計、安裝、調試及檢修）
5、變頻空調系統調試
6、直冷式電冰箱系統調試
7、間冷式電冰箱系統調試
8、冰箱制冷系統故障
9、變頻空調制冷系統故障
10、電冰箱檢測與故障分析
11、變頻空調檢測與故障分析
