SB-889-H型整流電路、穩壓電路電氣操作柜

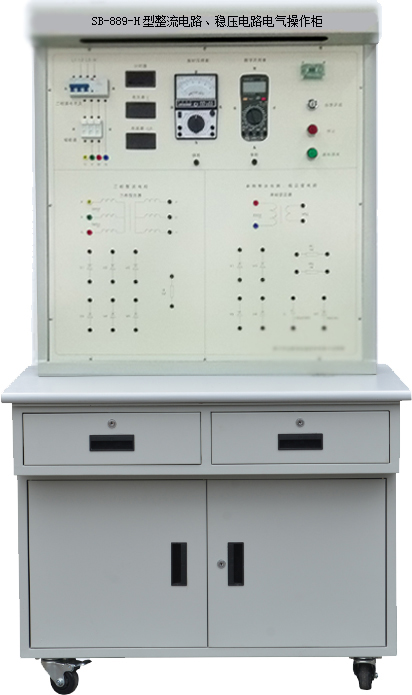

碩博SB-889-H型整流電路、穩壓電路電氣操作柜外觀圖（圖片僅供參考、具體以實物為主）
2.產品概述
本操作柜裝設有整流穩壓電路所必須的三相變壓器、單相變壓器、整流管、電阻器、電容器、穩壓管等器件并采用安全接線柱引出端子，同時把電路檢修常用到的指針萬用表和數字萬用表裝嵌到實訓臺上，學生可通過安全連接線直接接插設計構建三相整流穩壓電路和單相整流穩壓電路，并利用指針萬用表和數字萬用表兩種常用表來測驗各種電路參數加以驗證實訓，通過本實訓臺的訓練可以讓學生學會各種整流穩壓電路的設計裝接技能，快速了解三相整流穩壓和單相整流穩壓電路的工作原理，學會運用兩種萬用表正確測量整流電路穩壓電路參數。本設備非常適合高職、高專、中等職業院校開設的電工電子、電氣自動化、機電一體化、電梯等相關工科類專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。
3.實訓項目
3.1三相整流穩壓電路設計與線路裝接實訓；
3.2單相整流穩壓電路設計與線路裝接實訓；
3.3用指針萬用表正確測量整流穩壓電路參數實訓；
3.4用數字萬用表正確測量整流穩壓電路參數實訓。
4.設備結構組成（特點）
碩博SB-889-H型整流電路、穩壓電路電氣操作柜由實訓桌和實訓臺兩部份組成。
4.1實訓桌
4.1.1實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。
4.1.2實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小R型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度：800mm。
4.2實訓臺
4.2.1實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、三相變壓器、單相變壓器、整流管、穩壓管、交流接觸器、數字電壓表、數字電流表、指針萬用表、數字萬用表、照明日光燈、帶鎖開關、按鈕開關、負載電阻和安全接線柱等組成。
4.2.2本實訓臺本把整流穩壓電路所必須的三相變壓器、單相變壓器、整流管、電阻器、電容器、穩壓管等器件用安全接線柱引出端子，同時把電路檢修常用到的指針萬用表和數字萬用表裝嵌到實訓臺上，學生可通過安全連接線安全直接地接插設計構建三相整流穩壓電路和單相整流穩壓電路，并利用指針萬用表和數字萬用表兩種常用表來測驗各種電路參數加以驗證實訓，通過本實訓臺的訓練可以讓學生學會各種整流穩壓電路的設計裝接技能，快速了解三相整流穩壓和單相整流穩壓電路的工作原理，學會運用兩種萬用表正確測量整流電路穩壓電路參數。各器件采用插拔式安全接線方式，學生可根據電路設計需要無限次的裝接連線實訓，用萬用表規范測量電路實訓，起到安全實訓又不容易損壞器件的目的。
4.2.3本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
5.設備主要配置
|
序號 |
品 名 |
型 號 |
數量 |
單位 |
|
1. |
三相漏開 |
正泰DZ47LE-32 C型 |
1 |
只 |
|
2. |
熔斷器 |
RT18-32 3P |
1 |
只 |
|
3. |
三相變壓器 |
100VA 380V轉110V三相 |
1 |
只 |
|
4. |
單相變壓器 |
50VA 220V轉24V單相 |
1 |
只 |
|
5. |
變壓器 |
5W 220V/9V 9V |
1 |
只 |
|
6. |
穩壓二極管 |
1N4740A |
1 |
只 |
|
7. |
整流二極管 |
IN4007 |
10 |
只 |
|
8. |
數字萬用表 |
MY65 |
1 |
個 |
|
9. |
指針萬用表 |
MF47 |
1 |
個 |
|
10. |
數顯電壓表 |
5135 |
1 |
只 |
|
11. |
數顯電流表 |
5135 |
1 |
只 |
|
12. |
IC讀寫模塊 |
CY-14443-C/P |
1 |
套 |
|
13. |
繼電器控制板 |
PCB2015106 |
1 |
塊 |
|
14. |
開關電源 |
SB-104 |
1 |
只 |
|
15. |
數顯計時器 |
WR5135-CT |
1 |
個 |
|
16. |
帶鎖開關 |
LA68F-22Y/2 |
1 |
個 |
6.配套工具清單
|
序號 |
品 名 |
型 號 |
數量 |
單位 |
|
1. |
IC卡 |
S50 |
1 |
塊 |
|
2. |
安全連線 |
1000mm 黃 |
2 |
條 |
|
3. |
安全連線 |
1000mm 綠 |
2 |
條 |
|
4. |
安全連線 |
1000mm 紅 |
4 |
條 |
|
5. |
安全連線 |
1000mm 藍 |
2 |
條 |
|
6. |
3號安全連線 |
800mm 黑 |
30 |
條 |
7．技術性能（參數）
7.1電源
7.1.1輸入電源電壓
7.1.1.1系統總電源電壓：三相AC（380±38）V；頻率：（50±1）Hz。
7.1.1.2開關電源輸入電源電壓：AC（220±22)V；頻率：（50±1）Hz。
7.1.2開關輸出電源電壓：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
7.2系統整機電流 ≤2A
7.3整機功率≤1KVA
7.4整機重量：≤100kg
7.5工作環境：溫度-10℃～+40℃ 相對濕度＜70%(30℃) 海拔＜4000m
7.6外形尺寸：
7.6.1操作柜整體尺寸：1000mm*750mm*1650mm
7.6.2實訓桌尺寸：1000mm*750mm*800mm
7.6.3實訓臺尺寸：890mm*330mm*850mm
7.7安全保護：安全符合國家標準
7.7.1具有漏電自動保護功能
7.7.2具有短路保護功能
